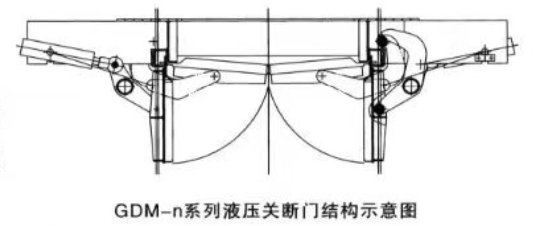

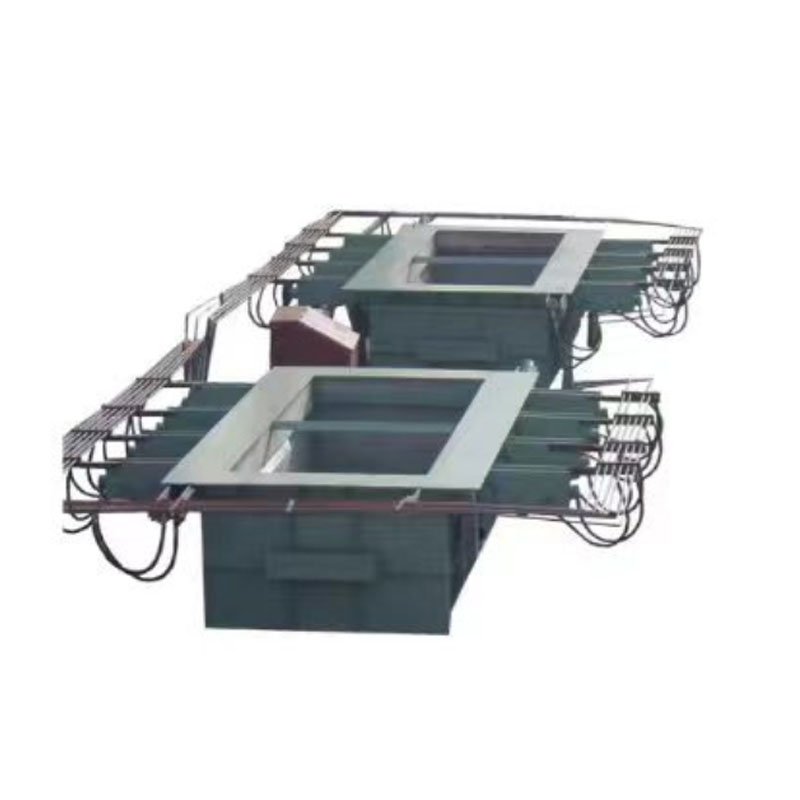

GDM-n系列液壓關斷門吊裝在鍋爐底部渣井下(法蘭連接或焊接連接),能儲存及承載不少于鍋爐燃用設計煤質MCR時4-8小時的排渣量，且關斷門上下位置關閉嚴密不漏灰，無明顯漏風，保證爐膛密封，確保鍋爐的正常運行。
油泵電機型號 | Y112M-4 |
功率 | 4KW |
電壓 | AC380V/50HZ |
電機轉速 | 1460r/min |
油缸直徑 | 80mm |
油缸額定壓力 | 16Mpa |
丁作壓力 | 10Mpa |
油箱有效容積 | 5t |
工作介質 | 150L |
普通液壓油 |
口關斷門內襯耐磨蝕隔熱層
關斷門內襯耐火、耐磨蝕混凝土，使用壽命長，不易受熱變形，裙板門隙小，密封好。
關斷門油缸加機械回止鎖
液壓關斷門采用液壓鎖和機械止回鎖雙重保護，可避免因液壓系統泄油等液壓故障而使關斷門打開，確保關斷門 關斷檢修時安全可靠。
口側門互扣設計
液壓關斷門采用內外側門互扣結構，此結構設計使門與門之間無縫隙，保證關斷門關閉嚴密，有效減少鍋爐漏風率，保證鍋爐燃燒的穩定性，提高鍋爐燃燒效率。
先進的電液控制系統
關斷門采用先進的電液就地控制系統，操作靈活簡便，運行可靠。液壓系統不漏油，工作壓力高，動作迅速。關斷門采用電動聯鎖控制，即根據各門體預設工作順序操作控制箱，使關斷門正常啟閉，若操作有誤，則電氣不予回應。
